Типы вентиляторов

Вентилятор представляет собой механическое устройство, предназначенное для перемещения воздуха по воздуховодам системы вентиляции. По конструкции и принципу действия вентиляторы делятся на осевые (аксиальные), центробежные (радиальные) и тангенциальные (диаметральные).

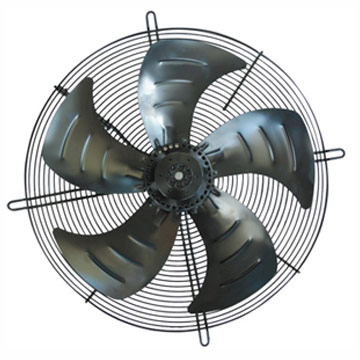

Осевые вентиляторы
Осевой вентилятор представляет собой расположенное в цилиндрическом кожухе (обечайке) колесо из консольных лопастей, закреплённых на втулке под углом к плоскости вращения. Рабочее колесо как правило насаживается непосредственно на ось электродвигателя.
При вращении колеса воздух захватывается лопастями и перемещается в осевом направлении. При этом перемещение воздуха в радиальном направлении практически отсутствует.
Осевые вентиляторы имеют больший КПД по сравнению с радиальными и диаметральными. Такие вентиляторы, как правило, применяют для подачи значительных объёмов воздуха при малых аэродинамических сопротивлениях вентиляционной сети.

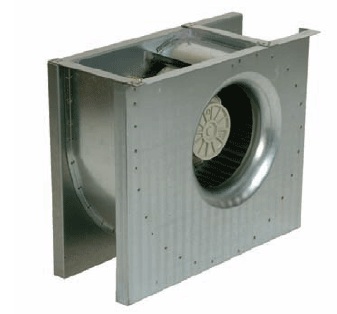

Центробежные вентиляторы
Центробежный (радиальный) вентилятор представляет собой расположенное в спиральном кожухе лопаточное (рабочее) колесо, при вращении которого воздух, попадающий в каналы между его лопатками, двигается в радиальном направлении к периферии колеса и сжимается. Под действием центробежной силы он отбрасывается в спиральный кожух и далее направляется в нагнетательное отверстие.
В зависимости от назначения вентилятора, лопатки рабочего колеса изготавливают загнутыми вперёд или назад. Количество лопаток бывает различным в зависимости от типа и назначения вентилятора. Применение радиальных вентиляторов с лопатками, загнутыми назад, даёт экономию электроэнергии примерно 20 %. Также они легко переносят перегрузки по расходу воздуха. Преимуществами радиальных вентиляторов с лопатками рабочего колеса, загнутыми вперёд, являются меньший диаметр колеса, а соответственно и меньшие размеры самого вентилятора, и более низкая частота вращения, что создаёт меньший шум.




Диаметральные вентиляторы
Диаметральный вентилятор состоит из рабочего колеса барабанного типа с загнутыми вперёд лопатками и корпуса, имеющего патрубок на входе и диффузор на выходе. Действие диаметральных вентиляторов основано на двукратном поперечном прохождении потока воздуха через рабочее колесо. В вентиляционных сетях диаметральные вентиляторы используются крайне редко.



Метки: типы вентиляторов
